опис
Анод із цинкового сплаву використовується для захисту від корозії обладнання зі сталі та алюмінієвих сплавів у морській воді, включаючи корпуси кораблів, баластні цистерни, конденсатори теплообмінників, труби тощо.
Цинковий анод високої чистоти (тип II) можна використовувати в середовищі ґрунту, що містить хлор, для захисту конструкцій, наприклад для захисту PCCP (попередньо напружених бетонних циліндричних труб). Порівняно з алюмінієвим анодом і магнієвим анодом, провідна напруга, що забезпечується цинковим анодом, є найнижчою. Тому навести захист, уникаючи відшарування антикорозійного шару та водневої крихкості, нелегко.
Область застосування
Корпуси суден, баластні цистерни, конденсатори теплообмінників, труби тощо.
особливості
- Цинковий анод відповідає стандартам ASTMB418 і MIL-A-18001K. Відбирається сировина чистотою 99,995%. Завдяки суворому процесу виробництва та перевірки наша продукція відповідає або перевищує вимоги міжнародних стандартів.
- Звичайні цинкові аноди не підходять для використання в середовищах з високою температурою, таких як теплообмінники та високотемпературні труби. Щоб вирішити цю проблему, TopCorr розробив спеціально сформульований цинковий анод (Тип III), який можна застосовувати в середовищах від 50 градусів до 70 градусів з негативним потенціалом до -900мВ (порівняно з Ag/AgClref.), а ККД по струму перевищує 770 А-год/кг. За допомогою випробувань і польових застосувань було доведено, що анод може ефективно працювати в середовищі з високою температурою без зміни полярності.
- Як провідник високої напруги, цинк має більший електрохімічний негативний потенціал, ніж інші метали. Таким чином, він менш схильний до надмірного захисту, що призводить до відшарування покриття та пошкодження водою високоміцної сталі.
Хімічний склад
|
Модель |
Al % |
Cd % |
Mg % |
Fe % |
Pb % |
Cu % |
інші% |
Зн |
|
Тип ASTM B-418 |
0.10-0.50 |
0.025-0.070 |
－ |
Менше або дорівнює 0,0050 |
Менше або дорівнює 0.0060 |
Менше або дорівнює 0,0050 |
Менше або дорівнює 0.10 |
Залишок |
|
Тип ASTM B-418 |
Менше або дорівнює 0,0050 |
Менше або дорівнює 0.0030 |
－ |
Менше або дорівнює 0.0014 |
Менше або дорівнює 0.0030 |
Менше або дорівнює 0,0020 |
－ |
Залишок |
|
MIL-A-18001K |
0.10-0.25 |
Менше або дорівнює 0,001 |
0.05-0.15 |
Менше або дорівнює 0,002 |
Менше або дорівнює 0,006 |
Менше або дорівнює 0,001 |
Менше або дорівнює 0.10 |
|
Електрохімічні властивості
|
Модель |
Відкритий потенціал -V,SCE |
Замкнути потенціал -V,SCE |
Поточна ємність Ач/кг |
Поточний ККД% |
|
Тип ASTM B-418 |
Більше або дорівнює 1,05 |
Більше або дорівнює 1.00 |
Більше або дорівнює 780 |
Більше або дорівнює 95 |
|
Тип ASTM B-418 |
Більше або дорівнює 1,10 |
Більше або дорівнює 1,05 |
Більше або дорівнює 740 |
Більше або дорівнює 90 |
|
MIL-A-18001K |
Більше або дорівнює 0,88 |
/ |
Більше або дорівнює 770 |
/ |
Технічні характеристики

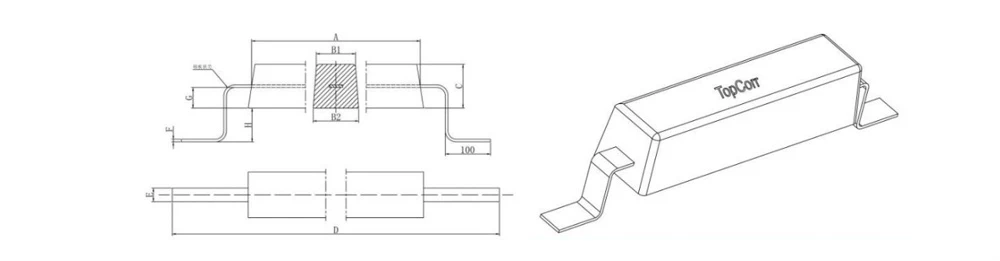

Корабельний анод (одножильний)
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-1 |
800×140×60 |
900 |
45 |
6 |
10 |
38.2 |
40 |
|
TC-ZN-H-2 |
800×140×50 |
900 |
45 |
6 |
8 |
32.7 |
34.5 |
|
TC-ZN-H-3 |
800×140×40 |
900 |
45 |
6 |
6 |
26.7 |
28.5 |
|
TC-ZN-H-4 |
600×120×50 |
700 |
40 |
6 |
8 |
20.4 |
21.6 |
|
TC-ZN-H-5 |
400×120×50 |
470 |
35 |
5 |
8 |
13.5 |
14.1 |
|
TC-ZN-H-6 |
500×100×40 |
580 |
40 |
5 |
6 |
11.4 |
12.2 |
|
TC-ZN-H-7 |
400×100×40 |
460 |
30 |
5 |
6 |
9.1 |
9.6 |
|
TC-ZN-H-8 |
300×100×40 |
360 |
30 |
4 |
6 |
6.8 |
7.1 |
|
TC-ZN-H-9 |
250×100×40 |
310 |
30 |
4 |
6 |
5.6 |
5.8 |
|
TC-ZN-H-10 |
180×70×40 |
230 |
25 |
4 |
6 |
2.5 |
2.7 |
Корабельний анод (двоядерний)
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-11 |
300×150×50 |
360 |
30 |
4 |
6 |
14.8 |
15.4 |
|
TC-ZN-H-12 |
300×150×40 |
360 |
30 |
4 |
6 |
11.8 |
12.4 |
Корабельний анод (тип болтів)
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||
|
A×B×C |
D |
E |
F |
G |
|||
|
TC-ZN-H-13 |
300×150×50 |
250 |
50 |
3 |
10 |
14.8 |
15 |
|
TC-ZN-H-14 |
300×150×40 |
250 |
50 |
3 |
10 |
11.8 |
12 |
Баластні резервуари Анод
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
||||
|
A×（B1+B2）×C |
D |
E |
F |
G |
H |
|||
|
TC-ZN-T-1 |
500×（115+135）×130 |
800 |
50 |
6 |
40 |
60 |
56.9 |
59.3 |
|
TC-ZN-T-2 |
1500×（65+75）×70 |
1800 |
— |
ϕ16 |
20 |
40 |
50 |
53.1 |
|
TC-ZN-T-3 |
500×（110+130）×120 |
800 |
50 |
6 |
40 |
60 |
50 |
52.4 |
|
TC-ZN-T-4 |
1000×（58.5+78.5）×68 |
1300 |
— |
ϕ16 |
20 |
40 |
31.6 |
34 |
|
TC-ZN-T-5 |
800×（56+74）×65 |
1100 |
— |
ϕ16 |
20 |
40 |
23 |
25 |
|
TC-ZN-T-6 |
1150×（48+54）×51 |
1450 |
— |
ϕ12 |
15 |
35 |
20.5 |
21.9 |
|
TC-ZN-T-7 |
250×（80+100）×85 |
310 |
30 |
4 |
8 |
0 |
13.4 |
13.7 |
|
TC-ZN-T-8 |
200×（70+90）×70 |
260 |
30 |
3 |
8 |
0 |
7.8 |
8 |
|
YX-ZN-T-7 і YX-ZN-T-8 — плоскі зв’язані аноди YX-ZN-T-2, YX-ZN-T-4, YX-ZN-T-5, YX-ZN-T-6 тип анодного заліза ніж кругла сталь . |
||||||||
Морський структурний анод
|
Модель |
Стандартний розмір/мм |
Розмір сердечника з різьбою / мм |
Розмір плоского сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||||
|
A×（B1+B2）×C |
D |
F |
G |
D |
E |
F |
G |
|||
|
TC-ZN-I-1 |
1000×（115+135）×130 |
1250 |
18 |
45 |
1250 |
40 |
8 |
45 |
114.1 |
116.5 |
|
TC-ZN-I-2 |
750×（115+135）×130 |
1000 |
16 |
45 |
1000 |
40 |
6 |
45 |
86 |
87.5 |
|
TC-ZN-I-3 |
500×（115+135）×130 |
750 |
16 |
45 |
750 |
40 |
8 |
45 |
56.9 |
58 |
|
TC-ZN-I-4 |
500×（105+135）×100 |
750 |
16 |
35 |
750 |
40 |
6 |
35 |
41.9 |
43 |
Анод системи охолодження (стриповий тип)
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
TC-ZN-E-1 |
500×（115+135）×130 |
620 |
50 |
6 |
10 |
56.9 |
58.3 |
|
TC-ZN-E-2 |
1000×（80+100）×80 |
1200 |
30 |
6 |
8 |
50 |
51.7 |
|
TC-ZN-E-3 |
500×（105+135）×100 |
620 |
40 |
6 |
10 |
42 |
43.2 |
|
TC-ZN-E-4 |
500×（80+100）×80 |
620 |
30 |
6 |
8 |
24.8 |
25.6 |
|
TC-ZN-E-5 |
400×（110+120）×50 |
500 |
35 |
4 |
6 |
15.8 |
16.3 |
|
TC-ZN-E-6 |
300×（140+160）×40 |
360 |
60 |
4 |
6 |
12.3 |
13 |
|
TC-ZN-E-7 |
200×（90+110）×40 |
250 |
30 |
3 |
6 |
5.5 |
5.7 |

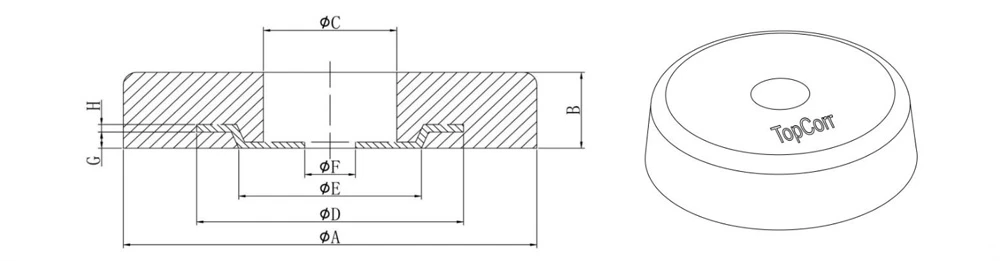

Анод системи охолодження (тип диска)
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||||
|
A×B |
C |
D |
E |
F |
H |
G |
|||
|
TC-ZN-E-8 |
300×60 |
40 |
80 |
50 |
12 |
6 |
6 |
28.4 |
28.6 |
|
TC-ZN-E-9 |
360×40 |
50 |
100 |
70 |
14 |
5 |
6 |
27.3 |
27.6 |
|
TC-ZN-E-10 |
300×40 |
40 |
80 |
50 |
12 |
5 |
6 |
18.8 |
19 |
|
TC-ZN-E-11 |
200×50 |
35 |
75 |
45 |
10 |
5 |
4 |
10 |
10.2 |
|
TC-ZN-E-12 |
180×50 |
35 |
75 |
45 |
10 |
5 |
4 |
8 |
8.1 |
|
TC-ZN-E-13 |
120×100 |
30 |
75 |
45 |
10 |
8 |
4 |
6.5 |
6.7 |
Внутрішній анод бака
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
||
|
A×（B1+B2）×C |
D |
F |
G |
|||
|
TC-ZN-C-1 |
750×（115+135）×130 |
900 |
16 |
10 |
85.6 |
86.9 |
|
TC-ZN-C-2 |
500×（115+135）×130 |
650 |
16 |
10 |
57 |
58 |
|
TC-ZN-C-3 |
500×（105+135）×100 |
650 |
16 |
10 |
41.9 |
42.9 |
|
TC-ZN-C-4 |
300×（105+135）×100 |
400 |
12 |
10 |
25.3 |
25.6 |
Заглиблений анод трубопроводу
|
Модель |
Стандартний розмір/мм |
Розмір сердечника/мм |
Вага нетто/кг |
Вага брутто / кг |
|||
|
A×（B1+B2）×C |
D |
E |
F |
G |
|||
|
TC-ZN-P-1 |
1000×（78+88）×85 |
700 |
100 |
16 |
30 |
49.4 |
50.4 |
|
TC-ZN-P-2 |
1000×（65+75）×65 |
700 |
100 |
16 |
25 |
31.5 |
32.5 |
|
TC-ZN-P-3 |
800×（60+80）×65 |
600 |
100 |
12 |
25 |
25.5 |
26 |
|
TC-ZN-P-4 |
800×（55+64）×60 |
500 |
100 |
12 |
20 |
20 |
20.4 |
|
TC-ZN-P-5 |
650×（58+64）×60 |
400 |
100 |
12 |
20 |
16.6 |
16.9 |
|
TC-ZN-P-6 |
550×（58+64）×60 |
400 |
100 |
12 |
20 |
14 |
14.3 |
|
TC-ZN-P-7 |
600×（52+56）×54 |
460 |
100 |
12 |
15 |
12.1 |
12.5 |
|
TC-ZN-P-8 |
600×（40+48）×45 |
360 |
100 |
12 |
15 |
8.2 |
8.5 |
